电机选型相关技术参数

发表时间：2019-03-11 00:00

交流 (AC: ALTERNATING CURRENT)

交流与直流不同，是正极和负极以一定的时间周期相互交叉的电流，其电流和电压的方向亦以定值频率变化。如同时钟的钟锤以一定节奏左右摇摆。

直流 (DC: DIRECT CURRENT)

- 直流与电池相同，正极和负极始终从一定电源流出，其大小和方向恒定；
- 电压的方向也相同；
- 直流电源有干电池、蓄电池、直流发电机等整流器。

频率 (F: FREQUENCY)

- 频率指交流电每秒的反复振动次数；
- 单位为HERTZ(Hz)；
- 我国的标准频率是60Hz，表示电流的方向以60次/秒的速度在正负极之间转换。此时电源会暂时处于静态，电灯会开闭120次/秒，但由于速度极快，肉眼无法识别。

额定

- 以电机的**使用（运行）条件为标准而设计，符合**使用（运行）条件的限度为额定；
- 指定使用限度下的电压、电流、转数、频率等，将其分别称为额定电压、额定电流、额定转数、额定频率；
- 额定有连续额定、短时间额定、反复额定等。本公司的普通异步电机为连续额定，可逆电机为短时间（30分钟）额定。

1) 连续额定

在指定使用条件下，不超过温身及其他规定指标而可以连续使用称为连续额定。

2) 短时间额定

在指定使用条件下，在固定时间内的额定输出运行称为短时间额定。短时间额定有5分、10分、30分、1小时、2小时等6个标准。

3) 反复额定

在指定条件下，以一定负载反复起停时，不超过温身及其他指标的额定。

输出

表示电机在单位时间内可以完成的工作量，是由转数与扭矩的乘数决定。额定输出标示于电机上

输出 = 1.027×T×N [WATTS] ,
T: 扭矩 [kgf•m]
N: 转数 [rpm]
1马力(HP)= 746 瓦[WATTS]

额定输出

在指定电压、频率下所连续发挥的**输出性能。
其指定电压和频率称为额定电压和额定频率，其额定输出通常称之为电机的输出功率。

扭矩和转数

- 电机的扭矩(TORQUE)指转动回转体的回转力，其单位是[gf•cm]或[kgf•cm]。美国是用N•m, oz•in, lb•in为单位；
- 1kgf•cm的扭矩是指半径为1cm的外延点加1kg的垂直力时产生的回转力。

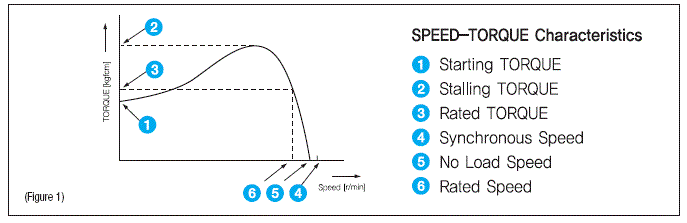

1) 启动扭矩(图-①)

- 指电机启动时**产生的扭矩，也称为锁定扭矩；
- 如对电机施加比此更大扭矩，电机就无法运转。

2) 停止纽矩(图-②)

- 电机所能输出的**扭矩，称为停止扭矩；
- 运行时，如负载超过此纽矩电机就会停止。

3) 额定扭矩(图-③)

- 额定转数下电机的扭矩；
- 在额定电压条件下，连续额定输出时的扭矩

4) 同步转数(图-④)

- 由电源频率和电机极数所决定的转数

NS=120f/P [rpm] ,
NS: 同步转数[rpm]
P: 电机的极数
f: 电源频率[Hz]
120: 定数
rpm: 1分钟转数(REVOLUTION PER MINUTE)

例) 电源频率为60Hz，电机极数为4极时
NS=120*60/4=1,800[rpm]
另，电源频率为50Hz，电机极数为4极时，
NS=120*50/4=1,500[rpm]

5) 空载转数(图-⑤)

- 是指无负载时的电机转数。普通异步电机，可逆电机的空载转数一般比同步转数低20～80转。

6) 额定转数(图-⑥)

- 是电机在额定负载下的输出转数，是**运行转数。

7) 转差率

- 是转数的表现方法之一，公式如下所示。
S=(NS-N)/NS 或 N=NS*(1-S)
NS: 同步转数[rpm]
N: 任意负载时的转数[rpm]
S: 转差率
